Fechadura Auxiliar 1004 Com Roseta De Inox Polido - 10985 - Stam Fechadura 1004 Ros De Inox Polido - 10985 - Stam
Altura: 10,00 Centímetros
Largura: 2,20 Centímetros
Profundidade: 6,20 Centímetros
Peso: 0,35 Grama

Descrição do Produto

Fechadura Auxiliar 1004 Com Roseta De Inox Polido - 10985 - Stam Fechadura 1004 Ros De Inox Polido - 10985 - Stam

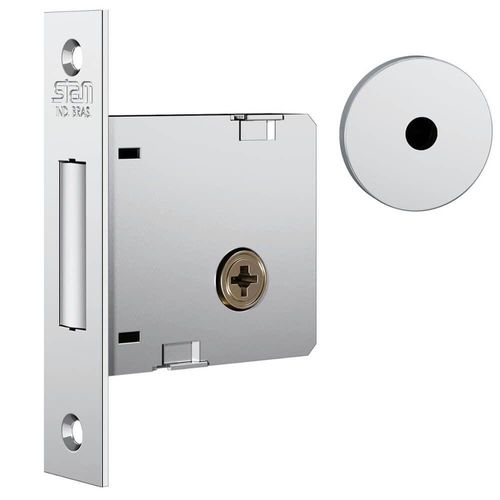

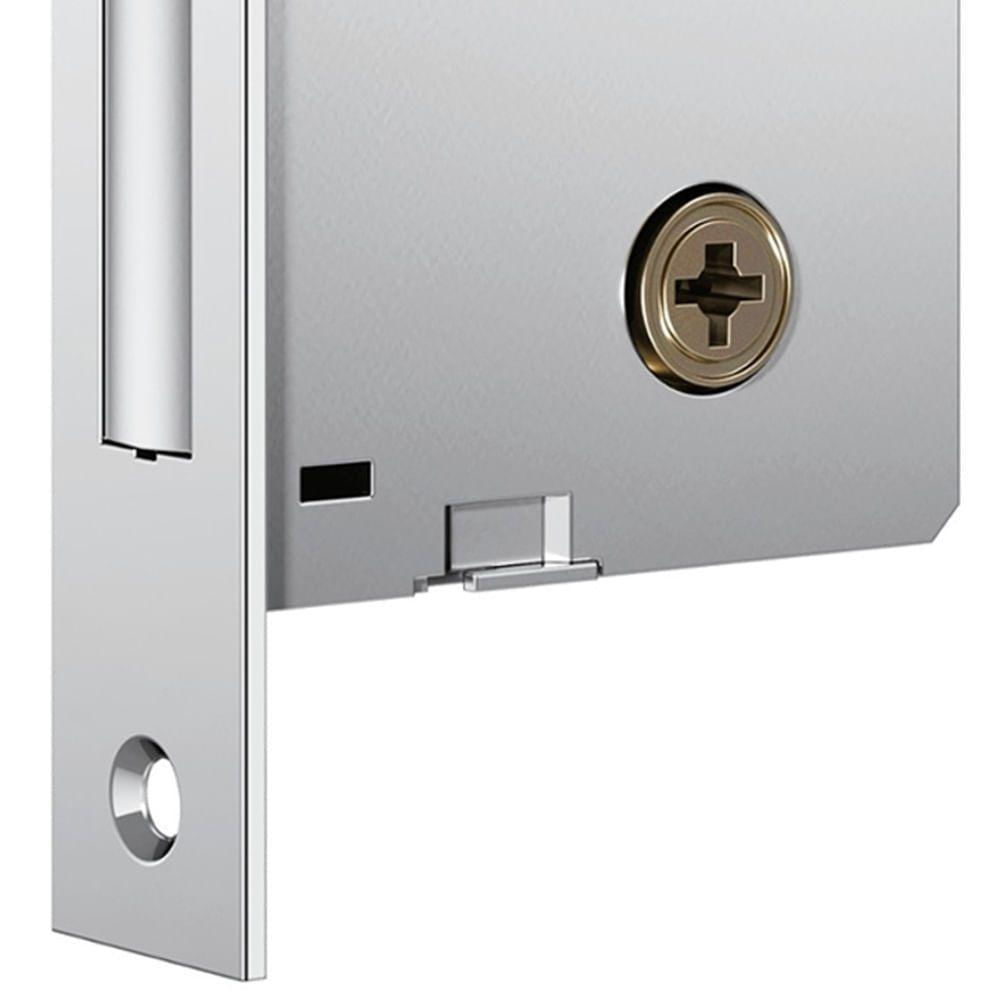

Fechadura Auxiliar 1004 com Roseta de Inox Polido - 10985 - STAM
Descrição: Mais proteção para seu imóvel e combina com as principais fechaduras Stam.

Características:
- Máquina: 1004
- Distância de Broca: 40 mm
- Aplicação: Tetra Externa
- Acessórios: Chave, roseta, contra testa
- Composição: Aço ABNT 1010/1020, Zamac, Aço Inox, Latão, Plástico de Engenharia

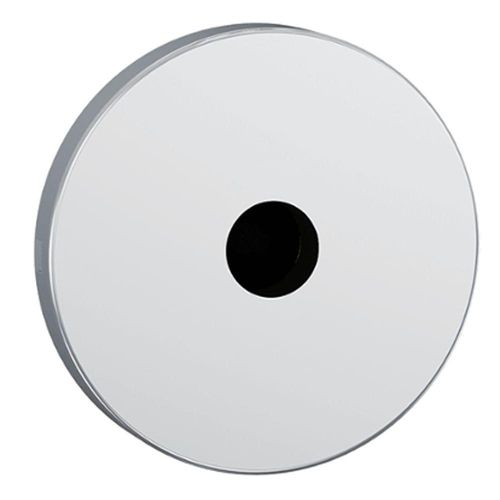

- Roseta: Aço Inox
- Testa: Aço ABNT 1010/1020
- Contra Testa: Aço ABNT 1010/1020

Manual de Instalação:
1) Utilizando um lápis, marque na porta o contorno da fechadura e o furo do cilindro para passagem da chave. Esta ação é para delinear a parte da porta que vai receber o furo para encaixe da máquina (ou corpo).
2) Para alojar a máquina da fechadura, fure a testa da porta utilizando uma broca de 16mm dentro dos limites marcados a lápis e fure também a passagem para a chave.
3) Utilize um formão para dar acabamento liso ao alojamento da fechadura, eliminando arestas e cantos vivos.
4) Retire toda a serragem da porta e com a fechadura no local, marque os limites da testa da fechadura na porta, fazendo um rebaixo para encaixá-la.
5) Encoste a porta no batente para marcar o furo da lingueta, assim como para o rebaixo da contra-testa, parafusando-a a seguir.
6) Insira a fechadura sem parafusar a testa. ATENÇÃO: Posicione os espelhos somente para marcar a furação dos parafusos.
7) Verifique se a posição dos espelhos está correta, inserindo a chave no cilindro. Retire a fechadura e parafuse os espelhos.
8) Coloque a fechadura, fixando a testa na porta com os parafusos.

Desenho Técnico:


Vídeo:


* Imagens meramente ilustrativas.
